Helmert-Transformation durchführen

Übersicht

Mit der Helmert-Transformation können Sie passgenau Katasterdaten einlesen und speichern.

Anleitung

1. Wählen Sie den Programmpunkt "Raster".



   Raster

2. Wählen Sie "Rasterdatei anhängen".
   • Es öffnet sich ein Dateiauswahldialog.

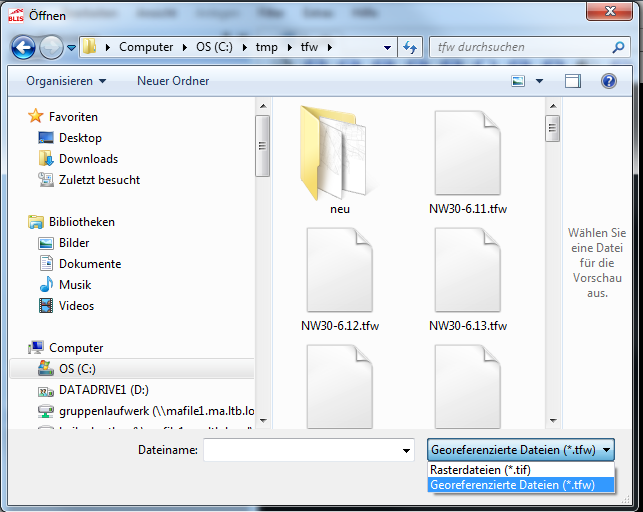

   Dateiauswahl

3. Stellen Sie den Dateityp auf "Rasterdateien (*.tif)".
4. Wählen Sie die gewünschte .tif-Datei aus.
5. Ziehen Sie im Grafikfenster einen Rahmen für das Kataster auf.
   • Das Kataster wird in das aufgezogene Fenster geladen.
6. Wählen Sie das geladene Kataster aus.
7. Klicken Sie mit der rechten Maustaste auf die Datei.
   • Es öffnet sich ein Kontextmenü mit weiteren Optionen.
   • In diesen Optionen können Sie das Kataster anpassen.



   Kontextmenü mit Optionen

8. Klicken Sie auf "Helmertransformation".
9. Klicken Sie in der Grafik einen markanten Punkt an (z.B. eine Straßenkreuzung).
10. Klicken Sie im Kataster auf das entsprechende Gegentstück.
    • Wiederholen Sie die Auswahl der markanten Punkte.
    • Es müssen mindestens zwei Punkte gewählt sein (Empfehlung: mindestens 4).



    Vier markante Punkte

11. Klicken Sie auf "Transformieren".
    • Das Kataster wird entsprechend den gewählten Punkten transformiert.

Hinweis: Für eine möglichst exakte Positionsbestimmung müssen Sie die Prozedur unter Umständen wiederholen (z.B. mit einer anderen Zoomstufe).
